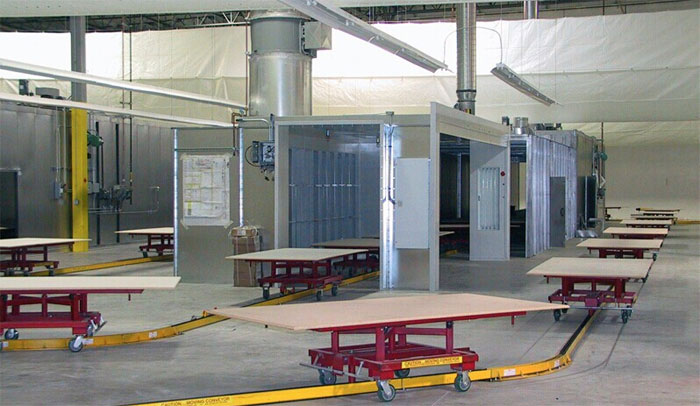

随着涂装技术的进步,对涂装质量的要求越来越高,为满足工艺要求,台车式流水线逐渐得到广泛的应用。主要解决工件无相应的吊点且工件过大。
工作原理:
通过驱动电机带动齿轮,由齿轮带动链条。而位于链条上部活结与平台车形成牵引,在链条行走过程中,台车随着链条行走。台车在负载轨道上面行走。
整个过程,可实现节拍式或按一定的链速行走,实现无极调速。
设备组成:
1) 驱动系统:为设备提供动力能源
2) 载荷小车:承载工件,按一定的工艺流程行走。
3) 轨道:分为牵引轨道和承载轨道。
牵引轨道满足台车前进过程中的动力能源。
承载轨道满足台车前进对台车的约束及其承载。
4) 回转装置:为台车在转弯处提供横向的载荷,减少对链条的摩擦。
5) 张紧装置:负责整体链条的牵引,减少链条因为热胀冷缩对链条载荷的冲击。
工艺流程:上件→喷漆→烘干→下件
